EMI voorziet Enige Havensfp28 Kooi 18,75 mm voor QSFP28-Schakelaar van labels

EMI Enige de Havensfp28 Kooi van Lusjesheatsink 18,75 mm voor QSFP28-Schakelaar

Wijd gebruikt in het voorzien van een netwerk, centreren de telecommunicatie en de gegevens de industrieën. De volgende generatie van hoge snelheids I/O apparaten, het steunen 40G aan de Toepassing van 100G Ethernet. De de legeringskooien van het Pers Geschikte koper bieden EMI de lente of EMI pakkingsvarianten aan en zijn volledig compatibel met eerdere versies met de bestaande optische modules van QSFP (Zendontvanger) en kabelassemblage.

QSFP28 de zendontvangers worden hoofdzakelijk gebruikt voor 40G aan de Toepassing van 100G Ethernet, het compacte ontwerp, lage machtsconsumptie, en de lage kosten maken tot het de eerste optie in de Toepassing van 100G Ethernet;

QSFP28 de kooi is Compatibel met volgende Types van QSFP28-Zendontvanger (Optische Module)

• De Zendontvanger van 100GBASE-SR4 QSFP28
• 100GBASE-PSM4QSFP28 zendontvanger
• De Zendontvanger van 100GBASE-LR4 QSFP28
• De Zendontvanger van 100GBASE-CWDM4 QSFP28

1. Eigenschappen

• Bouw uit één stuk, roestvrij staal

• Laag emissieontwerp via fold-back de lentevingers – geen openingen voor straling om over te gaan door

• De verbeterde zendontvanger springt schop-uit op

• Eenvoudige en snelle installatie/verwijdering

• De beschadigde niet gaten van de gastheerraad wanneer de kooi wordt verwijderd

• Partners met QSFP28-zendontvangers

• Beschikbare schakelaars en kooi

• Beschikbaar met enige of multi-haven (paneelonderstel) kooien

• Geschikte uitrusting met de schakelaar en de kooi van QSFP28

• 3D voetontwerp voor beter pers-geschikt behoud en contact aan de gaten van de gastheerraad

• Pers-pasvorm of door-gatensoldeersellood op kooien

• Beschikbaar individueel of als uitrusting (SFPK-Reeks)

• De vensters van de hitteoverdracht op alle SFP-kooioppervlakten

• Lay-outs van de de gastheerraad van steunenmsa de volgzame en zendontvangerontwerpen

2.  De aanpassingsdienst

• De QSFP28-Kooi kan met 1 Structuur van x n Ganged, of 2 x n Gestapelde Structuur zijn
• QSFP28 de kooi kan met het verschillende Gat van de hittedissipatie zijn

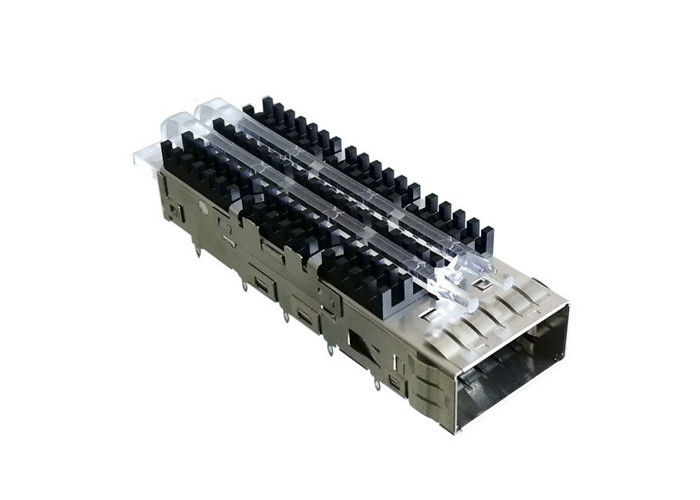

• QSFP28 de kooi kan met Lichte pijpen of buiten, Ingebouwd of op Kooibovenkant of knoop zijn
• QSFP28 de kooi kan met Heatsink of buiten, en Heatsink met verschillende Stijl zijn
• QSFP28 de kooi kan met EMI de Vingerlente of elastomeric Pakking zijn
• De te maken steun integreerde QSFP28-Schakelaar met EMI Kooien, isoleerde QSFP28-Schakelaar, of isoleerde QSFP28-Kooien
• Verschillend zet Type, Perspasvorm of Soldeerselpost op en de Speldlengte kan worden aangepast

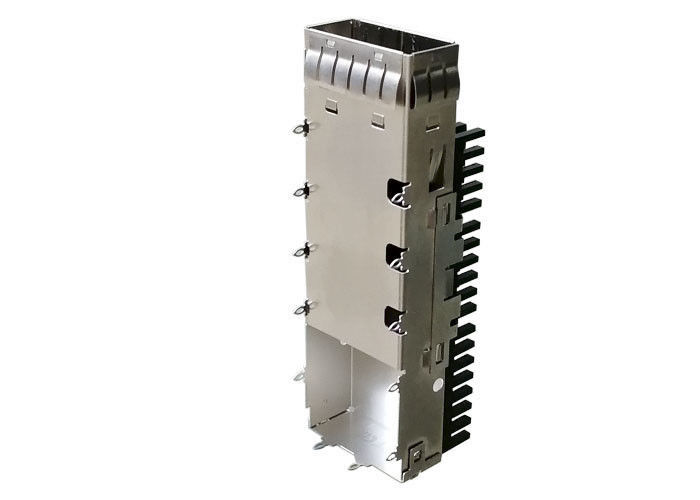

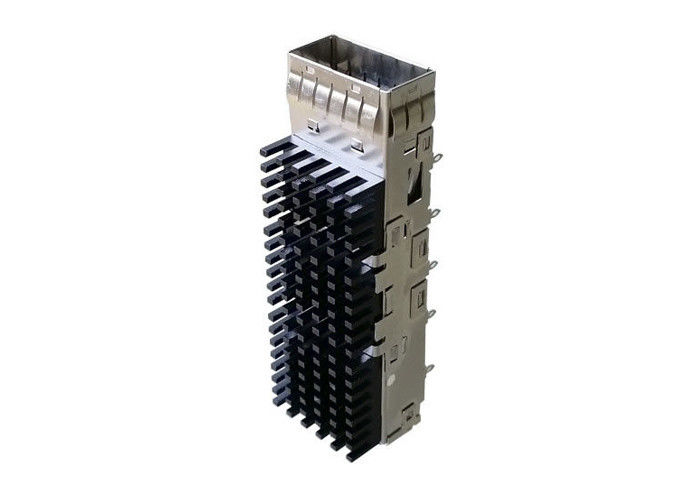

3.  QSFP28 kooi (49001-00N011) Structuur:

• Enige Havenbreedte: 18,75 mm
• Enige Havenhoogte: 8,95 mm
• Stampled en Gevormde Metaalkooi, met het gat van de hittedissipatie;
• Zonder Lichte Pijpen, kan zonodig worden aangepast
• Met Heatsink, heatsink is het Materiaal Aluminium, met Zwarte Oxydebehandeling op Oppervlakte
• De perspasvorm zet Type op, kan zonodig worden aangepast
• Kooimateriaal: Koperlegering
• KLEM: Stailnessstaal
• Met EMI de Lusjelente, verstrek betere EMI die aan de vatting beschermt
• 1 X 1 Enige Havenqsfp28 Kooi, zonder Geïntegreerde SFP-Schakelaar
• QSFP28 kooilengte: 61,16 mm
• QSFP28 kooibreedte: 19,46 mm
• QSFP28 kooihoogte: 16,0 mm (met Heatsink)
• QSFP28 Geschikte de SPELDlengte van de kooipers: 2,05 mm

4. QSFP28 kooi (49001-00N011) Toepassingen:

• Servers
• Opslag
• Telecommunicaties
• Schakelaars
• Telecommunicatiehardware
• Gegevens/Mededelingen
• High-end servers
• Voorzien van een netwerk
• Fibre Channel en Gigabit Ethernet
• Voorzien van een netwerkmateriaal
• Router/Schakelaar
• QSFP28 schakelaar/QSFP28-Zendontvanger

Dit is geen definitieve lijst van toepassingen voor dit product. Het vertegenwoordigt enkele gemeenschappelijker gebruik.

5.  Voordelen:

• 20 jaar ervaringen in Verscheidenheidsschakelaars
• 1500 Werknemers
• 58 R&D-Ingenieurs.
• 22000 vierkante metersfabriek
• 20kk havens/maandcapaciteit
• Wij steunen Costom-de Dienst;
• Onze producten zijn volgzaam met RoHS, BEREIK en UL-certificatie
• Bedrijf op lange termijn met HUAWEI, ZTE, FOXCONN, XIAOMI, TCL etc.
• 20KK Prots/Maandcapaciteit
• ISO9001, internationale het beheersysteemcertificatie van ISO14001, van QC080000, van OHSAS18001, en van IECC
• Wij hebben onze Eigen Hardwarevorm en Plastic Vorm
• Heeft 3 Machines ls-WEDM
• Heeft 12 WEDM-Machines en 8 CNC Machines
• Heeft 20 Malende Machines en 12 Elektrolossingsmachines
• Heeft 30 Stempelmachines
• Heeft 55 Plastic Injectiemachines
• Heeft Automatische Assemblageworkshops
• De snelle Reactie, Professionele R&D-Ingenieurs, Positief de Dienstteam, verzekert al efficiënt en goed-georganiseerd proces;

6.  QSFP28 kooivoordelen:

7. Het leren van meer

QSFP-de zendontvangers zijn beschikbaar met een verscheidenheid van zender en ontvangerstypes, die gebruikers toestaan om de aangewezen zendontvanger voor elke verbinding te selecteren om het vereiste optische bereik over multi-mode of single-mode vezel te verstrekken. QSFP-de modules zijn algemeen beschikbaar in verscheidene verschillende categorieën:

4 x 1 Gbit/s QSFP

Het oorspronkelijke QSFP-document specificeerde vier kanalen die Gigabit Ethernet, 4GFC (FiberChannel) vervoeren, of Ddr InfiniBand.

4 x 10 Gbit/s QSFP+

QSFP+ is een evolutie van QSFP om vier 10 kanalen die van Gbit te steunen/seconde-10 Gigabit Ethernet, 10GFC FiberChannel, of QDR InfiniBand dragen. De 4 kanalen kunnen ook in één enkele 40 Gigabit Ethernet verbinding worden gecombineerd. Het is gewoonlijk voor de toepassing van Datacentrum, 40G Ethernet, Infiniband, en andere communicatie normen.

4 x 14 Gbit/s QSFP+ (QSFP14)

De QSFP14-norm wordt ontworpen om FDR InfiniBand, sas-3 te dragen. of 16G Fibre Channel

4 x 28 Gbit/s QSFP+ (QSFP28)

De QSFP28-norm wordt ontworpen om 100 Gigabit Ethernet, EDR InfiniBand te dragen. of 32G Fibre Channel. Dit zendontvangertype wordt ook gebruikt met de kabels van de direct-banddoorbraak om één enkele 100GbE-haven aan vier onafhankelijke 25 gigabit ethernet havens (QSFP28-aan-4x-SFP28) aan te passen. Soms wordt dit zendontvangertype ook bedoeld als „QSFP100“ of „100G QSFP“ voor belang van eenvoud.

8. Mechnicaltekening

U kunt de Demensions-Details kennen van het Volgende van Tekening
