Plaats van herkomst:
China
Certificering:
ISO9001 SGS-ROHS2.0

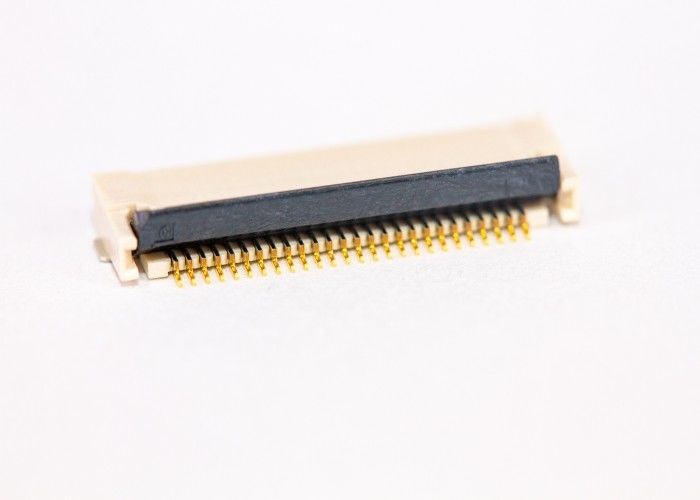

0.5MM hoogte plastic hoogte 1.8MM 6-70PIN voor open voorslottype tweezijdige contactfpc/ffc schakelaar
Materiële Samenstelling:
| Meting | 0.50mm (.020“) |
| Kringen | 4~39 kringen |
| Huidige Classificatie | 0.5A AC gelijkstroom |
| Voltageclassificatie |
30V AC gelijkstroom
|
| Temperatuurclassificatie: | -25℃~+85℃ |
| Contactweerstand | 20mΩ max. |
| Isolatieweerstand | 100MΩ min. |
| Het weerstaan van voltage | 250V AC/min. |
Productomschrijving
| Nominale spanning | 50V (AC/DC) |
| Geschatte stroom | 0.5A/PIN |
| Kabelbehoud | >0.3N/PIN |
| Contactimpedantie | 100mΩ maximum |
| Isolatieweerstand | 50MΩ min |
| kabeldikte | 0.2mm+/0.02mm |
| Lassenmethode | Het automatische flard van SMT |
| Verpakking | Geschikt voor SMT-flardband verpakking |
| Verpakkingshoeveelheid | 3000PCS/volume |
Het Mechanisme van het structuurontwerp:
1) De Reeks van de reeksnaam: HOOGTE 0.3mm van de het CONTACT ZIJschakelaar van FFC/FPC achter de draaivergrendelingschakelaar DUBBELE (H=0.9mm)
2) De SPELDpositie van de SPELDpositie: Zie producttekening tekening zien
3) Contacteer typecontact: Tweezijdig contact Dubbel zijcontact
4) Eindvormtml Solderend Type: SMT-type
5) Geschikt voor Dikte van PCB van FPC de dikke: T=0.2±0.02mm
6) Plateren Spec.: Zie producttekening tekening zien
7) Soldeer coplanarity Coplanarity: MAXIMUM 0.10mm
Prestatiesparameter:
1) Standaardstatus Standaardvoorwaarden:
Een werkende temperatuur: -40 ~ +85°C Geen condensatieverbinding. In de ijsomstandigheden zonder ijs of dauw
B de Verrichtingsvochtigheid van de Gebruiksvochtigheid: 20-85%RH
C de Opslagtemperatuur van de opslagtemperatuur: -10 ~ +50 ° C geen condensatieverbinding. In de ijsomstandigheden zonder ijs of dauw
D bewaart de Vochtigheid van de vochtigheidsopslag: 20~85%RH
2) Het Voltage van de nominale spanningclassificatie: omgevingstemperatuur de omgevingstemperatuur 20°C 50V 20 van ° C 50V (AC/gelijkstroom) (AC/DC)
3) Geschatte huidige Classificatiestroom: Omgevingstemperatuur 20 °C 0.5A/SPELD Omgevingstemperatuur 20°C 0.5A/SPELD
