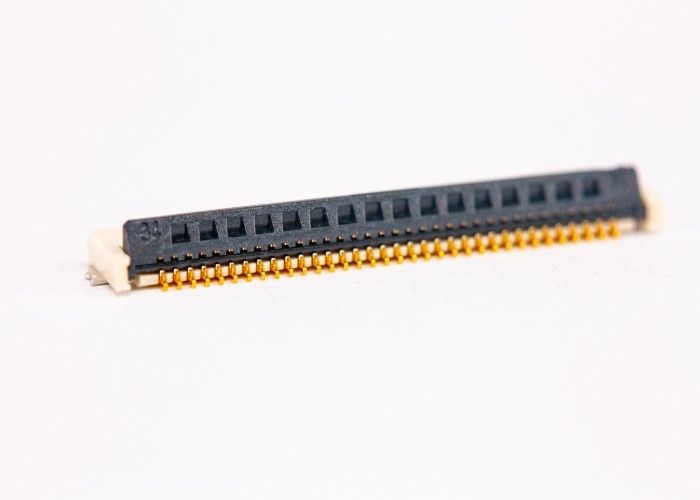

Van de Kleurenfpc Zif van LCP Natuurlijk van het de Schakelaar Zwart Slot de Dekkings Tweezijdig Contact

0.5MM hoogte plastic hoogte 1.8MM 6-70PIN voor open voorslottype tweezijdige contactfpc/ffc schakelaar

De flexibele vlakke kabel, of FFC, verwijzen naar om het even welke verscheidenheid van elektrokabel die zowel vlak als flexibel, met vlakke stevige leiders is. Een flexibele vlakke kabel is een type van flexibele elektronika. Nochtans, verwijst de termijn FFC gewoonlijk naar de uiterst dunne vlakke die kabel vaak in high-density elektronische toepassingen zoals laptops en celtelefoons wordt gevonden. Soms is de termijn FPC (flexibele gedrukte kring) gelijk- enigszins onnauwkeurig-gebruikt voor om het even welk type van FFC, nochtans wordt dit nauwkeuriger gebruikt om geëtste of gedrukte kringen te beschrijven die opnemen componenten en op een flexibel materiaal gebouwd. FFCs is gewoonlijk rechte verbindingen zonder enige componenten.

Productomschrijving

Materiële Samenstelling:

• Hoofdlichaamshuisvesting: Kleur van de de kleurenlcp Aard van LCP de Natuurlijke (UL 94V-0)
• Slotdekking: De Zwarte LCP Zwarte van LCP (UL 94V-0)
• Eindterminal: Het Brons van de fosforfosfoor
• Plaatsende plaatstator: Messingsmessing

Het Mechanisme van het structuurontwerp:

1) De Reeks van de reeksnaam: HOOGTE 0.3mm van de het CONTACT ZIJschakelaar van FFC/FPC achter de draaivergrendelingschakelaar DUBBELE (H=0.9mm)
2) De SPELDpositie van de SPELDpositie: Zie producttekening tekening zien
3) Contacteer typecontact: Tweezijdig contact Dubbel zijcontact
4) Eindvormtml Solderend Type: SMT-type
5) Geschikt voor Dikte van PCB van FPC de dikke: T=0.2±0.02mm
6) Plateren Spec.: Zie producttekening tekening zien
7) Soldeer coplanarity Coplanarity: MAXIMUM 0.10mm

Prestatiesparameter:

1) Standaardstatus Standaardvoorwaarden:
Een werkende temperatuur: -40 ~ +85°C Geen condensatieverbinding. In de ijsomstandigheden zonder ijs of dauw
B de Verrichtingsvochtigheid van de Gebruiksvochtigheid: 20-85%RH
C de Opslagtemperatuur van de opslagtemperatuur: -10 ~ +50 ° C geen condensatieverbinding. In de ijsomstandigheden zonder ijs of dauw
D bewaart de Vochtigheid van de vochtigheidsopslag: 20~85%RH
2) Het Voltage van de nominale spanningclassificatie: omgevingstemperatuur de omgevingstemperatuur 20°C 50V 20 van ° C 50V (AC/gelijkstroom) (AC/DC)
3) Geschatte huidige Classificatiestroom: Omgevingstemperatuur 20 °C 0.5A/SPELD Omgevingstemperatuur 20°C 0.5A/SPELD
