Plaats van herkomst:
China
Certificering:
CE ROHS

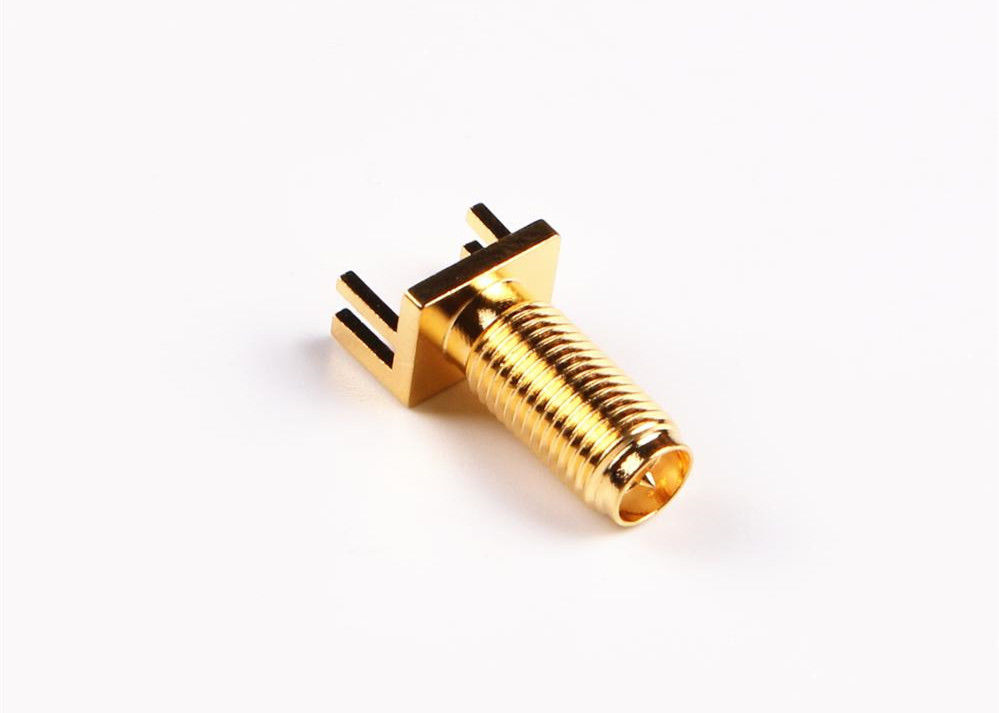

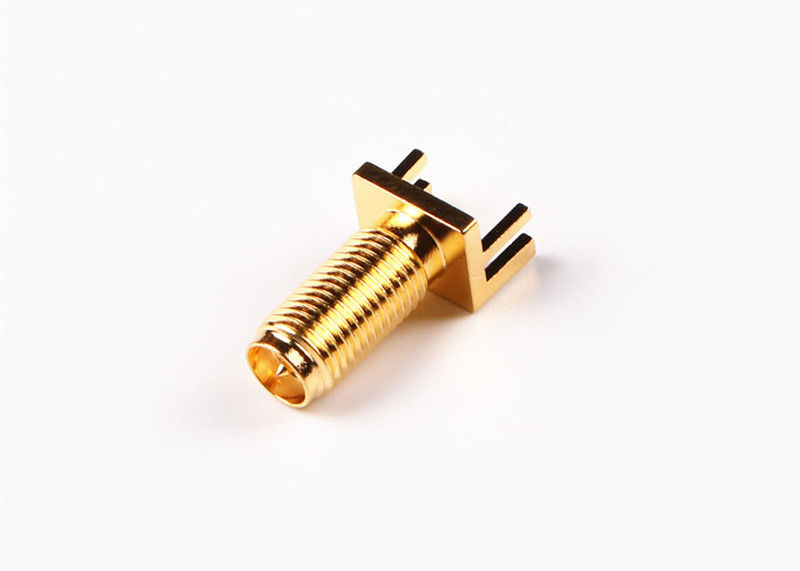

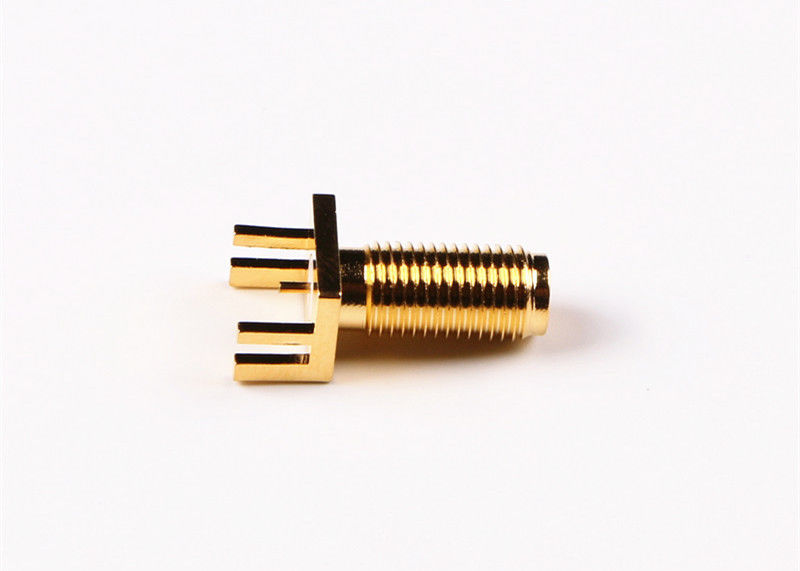

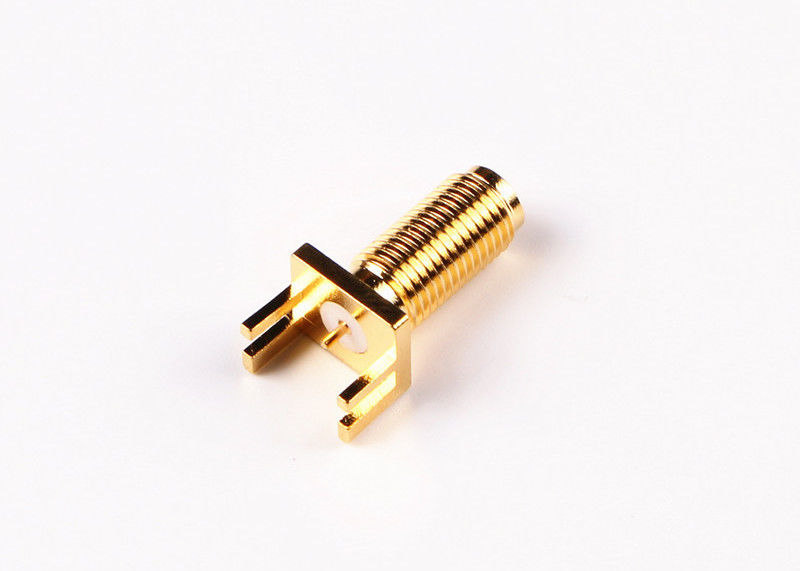

Zetten goud Geplateerde Mannelijke de Stoppcb van SMA de Rechte Plooiende Coaxiale Schakelaar van rf op
SMA-de reeks is soorten de mini, met hoge frekwentie coaxiale schakelaar van rf, heeft het ontwikkeld en zich volgens mil-c-39012 geproduceerd. Met kenmerken van klein volume, goede bandbreedte, superieure elektrokenmerken. SMA is de wijdst gebruikte coaxiale schakelaars van rf op verschillend gebied van microgolfmededeling en microgolf meetinstrument. De hoge prestatiesschakelaar die door ons bedrijf wordt ontwikkeld kan aan 20GHz bereiken.
Specificatie:
| Elektrokenmerken | |||
| Impedantie | 50Ω | ||
| Frequentiegebied | Verbind aan solfkabel DC~12.4GHz | ||
| Verbind aan semi-rigid kabel DC~18GHz | |||
| Nominale spanning | 335VRMS | ||
| Diëlektrica voltage-Weerstand | 1000VRMS | ||
| Isolatieweerstand | ≥5000MΩ | ||
| Centrumweerstand | Centrumleider | ≤3.0mΩ | |
| Buitenleider | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Materiële & Mechanische Kenmerken | |||
| Centrumleider | Mannetje | Geplateerd messingsgoud | |
| Wijfje | Sn-p geplateerd Bronsgoud | ||
| Elastisch Contact | Vernikkeld berylliumbrons | ||
| Shell en andere Metaaldelen | Vernikkeld messing | ||
| Roestvrije Passivering | |||
| Plooiende Koker | Vernikkeld messing | ||
| Isolatie | PTFE | ||
| Verzegelende Ring | Siliconerubber | ||
| Duurzaamheid | 500 cycli | ||
| Het aanhalen torsie van verbinding | 0.79-1.13N .m | ||
| Werkende Temperatuur | -45 aan +125Deg C | ||
Prooductdetail:
Eigenschappen:
1, de schakelaars van SMA rf is beschikbaar binnen snel verbindt, duw- of standaard rechte interface, 90 gradenversies, evenals waterdicht schot, of 4 configuraties van het gatenpaneel.
2, de schakelaar van SMA rf zijn hoog - kwaliteit en snelle combinaties door twee schakelaars eenvoudig samen te schroeven, zonder het solderen of vereist plooien.
3, de elektroschakelaars van SMA worden wijd gebruikt voor microgolf, antennes en testende instrumentatie enz.
4, de schakelaar van SMA rf koppelen-koppelen de coaxiale schakelaars van rf aan miniatuurgrootte, vibratiebestendig en breed frequentiegebied tot 18 GHz (Onze schakelaars van SMA kan rf 20GHz zijn).
Toepassing:
* Breedband
* Instrumentatie
* Antennes
* Telecommunicatie
* Ruimte
* Breedband
* Instrumentatie
* Gefaseerd - serieantennes
* Telecommunicaties
* De raad-aan-raad verbindt onderling
Product Cataloge:
| Rf-Adapter |
| SMA/SSMA rf-Schakelaar |
| SMP/SSMP rf-Schakelaar |
| De Schakelaar van TNC rf |
| N Type rf Schakelaar |
| MCX/MMCX rf-Schakelaar |
| De Golfschakelaars van BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
| Rf-Kabelassemblage |
| Golfgeleider aan Coaxiale Adapter |
| Glas-aan-metaal Hermetische Verbindingen |
| J30J reeksschakelaar |
| Microgolf Roterende Verbindingen |
NOTA:
Wij hebben meer dan 4000 types van interconnect producten, als de schakelaar u gebruikt niet, alstublieft wordt gevonden ons met uw details contacteren.
