Plaats van herkomst:
China
Certificering:
CE ROHS
SMA-de reeks is soorten de mini, met hoge frekwentie coaxiale schakelaar van rf, heeft het ontwikkeld en zich volgens mil-c-39012 door Xi'an Elite Elektronisch Industrieel Co., Ltd geproduceerd. Met kenmerken van klein volume, goede bandbreedte, superieure elektrokenmerken. Het is de wijdst gebruikte coaxiale schakelaars van rf op verschillend gebied van microgolfmededeling en microgolf meetinstrument. De hoge die prestatiesschakelaar door ons bedrijf wordt ontwikkeld kan aan 20GHz bereiken.
Specificatie:
| Elektrokenmerken | |||
| Impedantie | 50Ω | ||
| Frequentiegebied | Verbind aan solfkabel DC~12.4GHz | ||
| Verbind aan semi-rigid kabel DC~18GHz | |||
| Nominale spanning | 335VRMS* | ||
| Diëlektrica voltage-Weerstand | 1000VRMS* | ||
| Isolatieweerstand | ≥5000MΩ | ||
| Centrumweerstand | Centrumleider | ≤3.0mΩ | |
| Buitenleider | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Materiële & Mechanische Kenmerken | |||
| Centrumleider | Mannetje | Geplateerd messingsgoud | |
| Wijfje | Sn-p geplateerd Bronsgoud | ||
| Elastisch Contact | Vernikkeld berylliumbrons | ||
| Shell en andere Metaaldelen | Vernikkeld messing | ||
| Roestvrije Passivering | |||
| Plooiende Koker | Vernikkeld messing | ||
| Het aanhalen torsie van verbinding | 0.79-1.13N .m | ||
| Duurzaamheid | 500 cycli | ||
| Verzegelende Ring | Siliconerubber | ||
| Isolatie | PTFE | ||
Voordelen:
1. De schakelaar van SMA rf is hoog - kwaliteit en snelle combinaties door twee schakelaars eenvoudig samen te schroeven, zonder het solderen of vereist plooien
2. De elektroschakelaars van SMA worden wijd gebruikt voor microgolf, antennes en testende instrumentatie enz.
3. De schakelaar van SMA rf koppelen-koppelt de coaxiale schakelaars van rf aan miniatuurgrootte, vibratiebestendig en breed frequentiegebied tot 18 GHz
4. De schakelaars van SMA rf zijn beschikbaar binnen snel verbinden, duw- of standaard rechte interface, 90 gradenversies, evenals waterdicht schot, of 4 configuraties van het gatenpaneel
Toepassing:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* Gefaseerd - serieantennes
*Telecommunications
*Aerospace
*Board-to-board interconnect

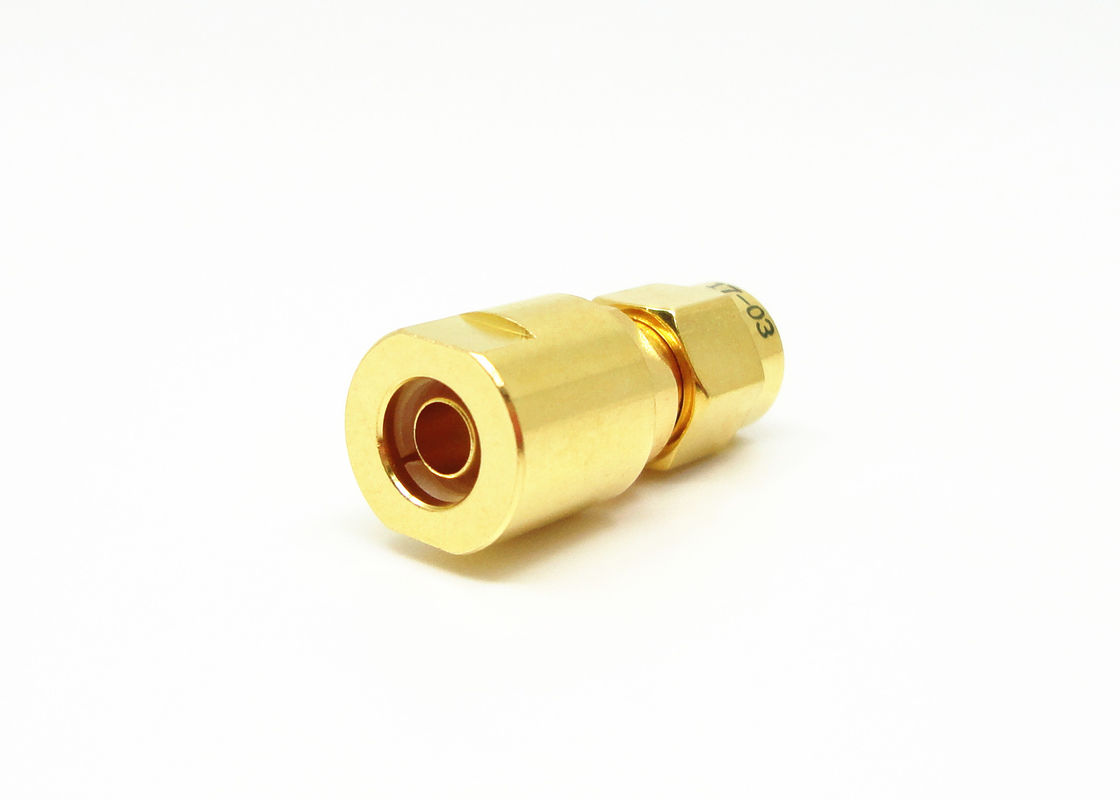

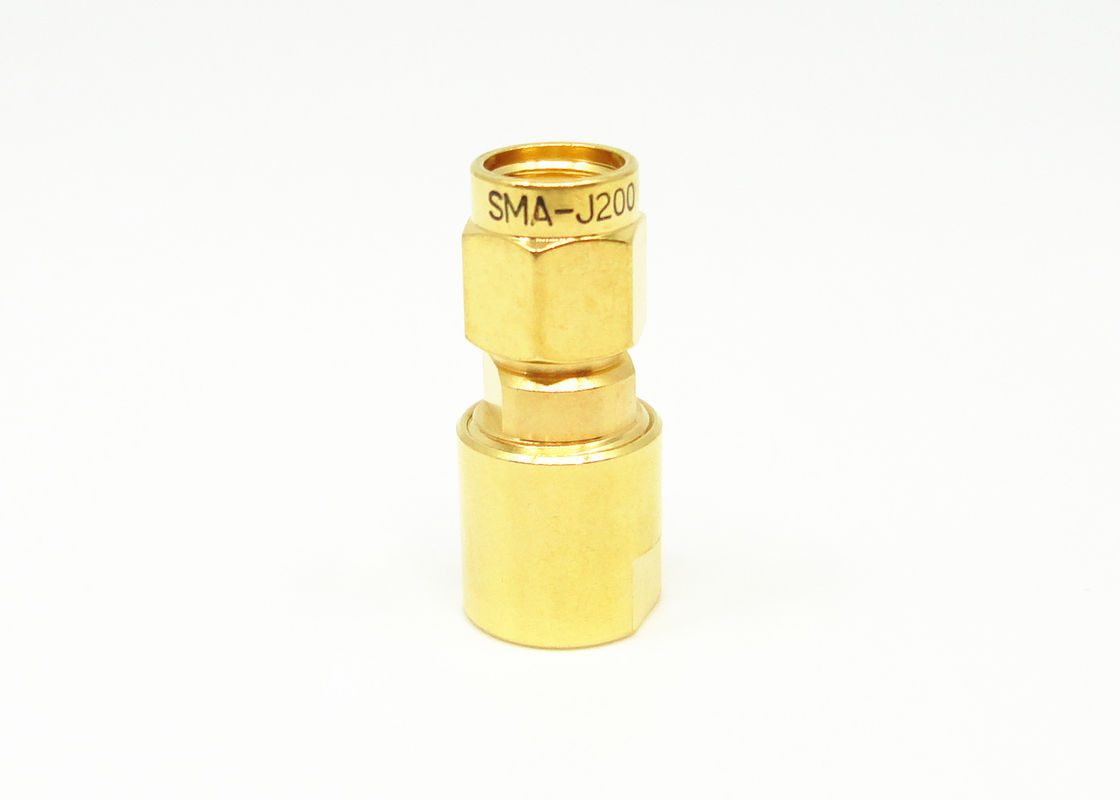

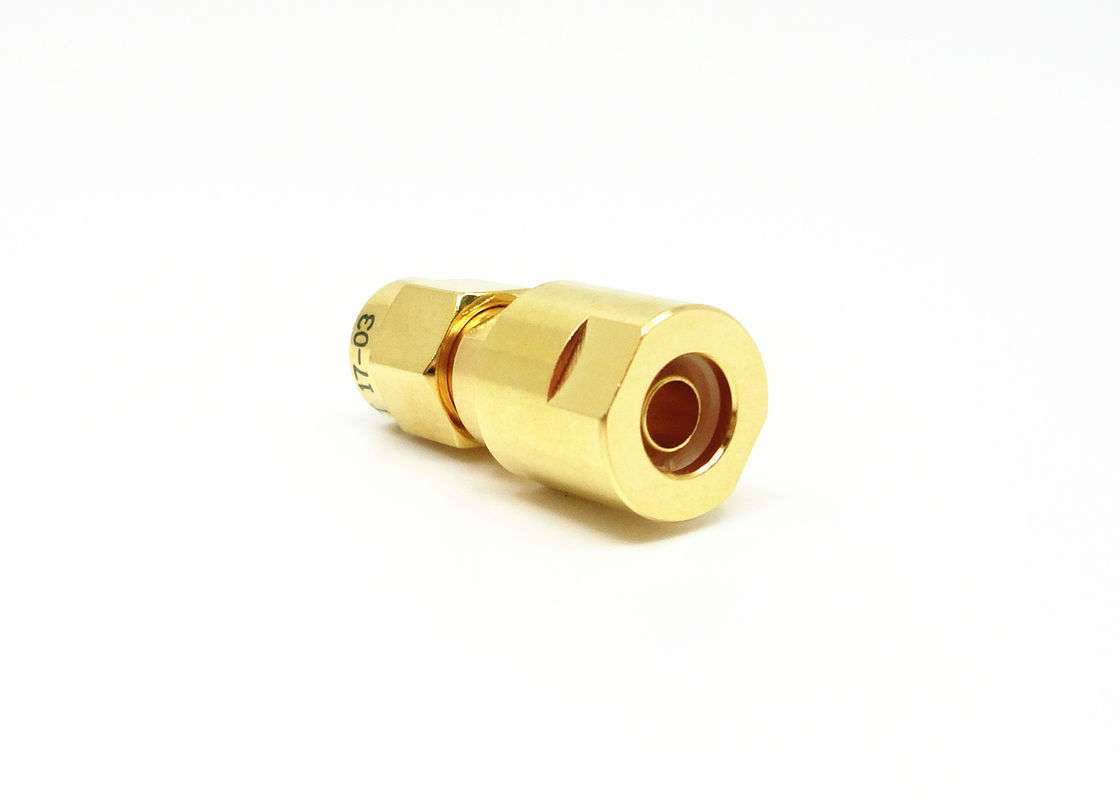

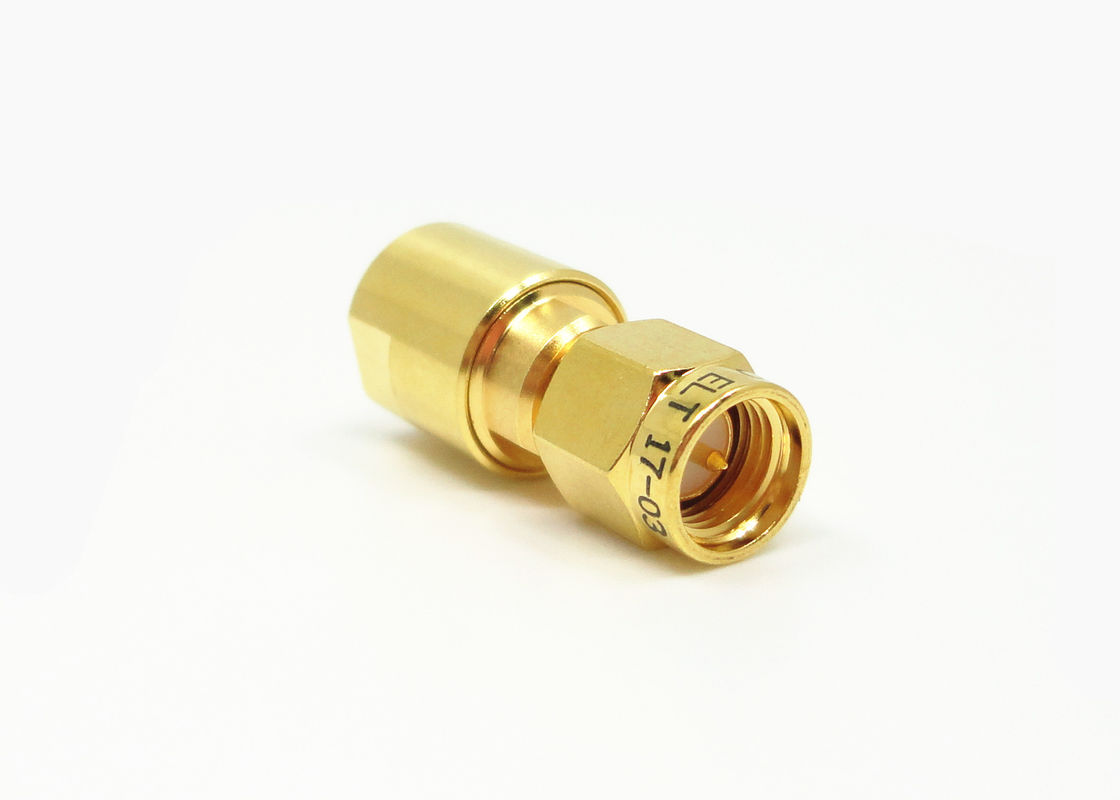

Gedetailleerde Beelden:
| Modelleer Nr. | Beschrijving | Lengte (mm) | Kabeltype |
| Sma-J200 | SMAmaleschakelaar voor LMR200-kabel | 23 | LMR200 |
| Sma-J416G | Roestvrij staalsma mannelijke schakelaar voor MF147-kabel | 22.2 | MF147B |
| Sma-417G | Roestvrij staalsma mannelijke schakelaar voor CXN3499-kabel | 24.2 | CXN3499 |
Verpakkingsdetails:
* Standaard de Uitvoerkarton
* Volgens de eisen van cliënten
NOTA:
Wij hebben meer dan 10.000 types van Schakelaar, als de schakelaar u gebruikt niet, alstublieft wordt gevonden ons met uw details contacteren.
