Plaats van herkomst:
China
Certificering:
CE ROHS
SMA-de reeks is soorten de mini, met hoge frekwentie coaxiale schakelaar van rf, heeft het ontwikkeld en zich volgens mil-c-39012 door Xi'an Elite Elektronisch Industrieel Co., Ltd geproduceerd. Met kenmerken van klein volume, goede bandbreedte, superieure elektrokenmerken. Het is de wijdst gebruikte coaxiale schakelaars van rf op verschillend gebied van microgolfmededeling en microgolf meetinstrument. De hoge die prestatiesschakelaar door ons bedrijf wordt ontwikkeld kan aan 20GHz bereiken.
Specificatie:
| Elektrokenmerken | |||
| Impedantie | 50Ω | ||
| Frequentiegebied | Verbind aan solfkabel DC~12.4GHz | ||
| Verbind aan semi-rigid kabel DC~18GHz | |||
| Nominale spanning | 335VRMS* | ||
| Diëlektrica voltage-Weerstand | 1000VRMS* | ||
| Isolatieweerstand | ≥5000MΩ | ||
| Centrumweerstand | Centrumleider | ≤3.0mΩ | |
| Buitenleider | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Materiële & Mechanische Kenmerken | |||
| Centrumleider | Mannetje | Geplateerd messingsgoud | |
| Wijfje | Sn-p geplateerd Bronsgoud | ||
| Elastisch Contact | Vernikkeld berylliumbrons | ||
| Shell en andere Metaaldelen | Vernikkeld messing | ||
| Roestvrije Passivering | |||
| Plooiende Koker | Vernikkeld messing | ||
| Het aanhalen torsie van verbinding | 0.79-1.13N .m | ||
| Duurzaamheid | 500 cycli | ||
| Verzegelende Ring | Siliconerubber | ||
| Isolatie | PTFE | ||
Toepassing:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* Gefaseerd - serieantennes
*Telecommunications
*Aerospace
*Board-to-board interconnect
Gedetailleerde Beelden:
| Modelleer Nr. | Beschrijving | L (mm) | L1 | L2 | Kabeltype |

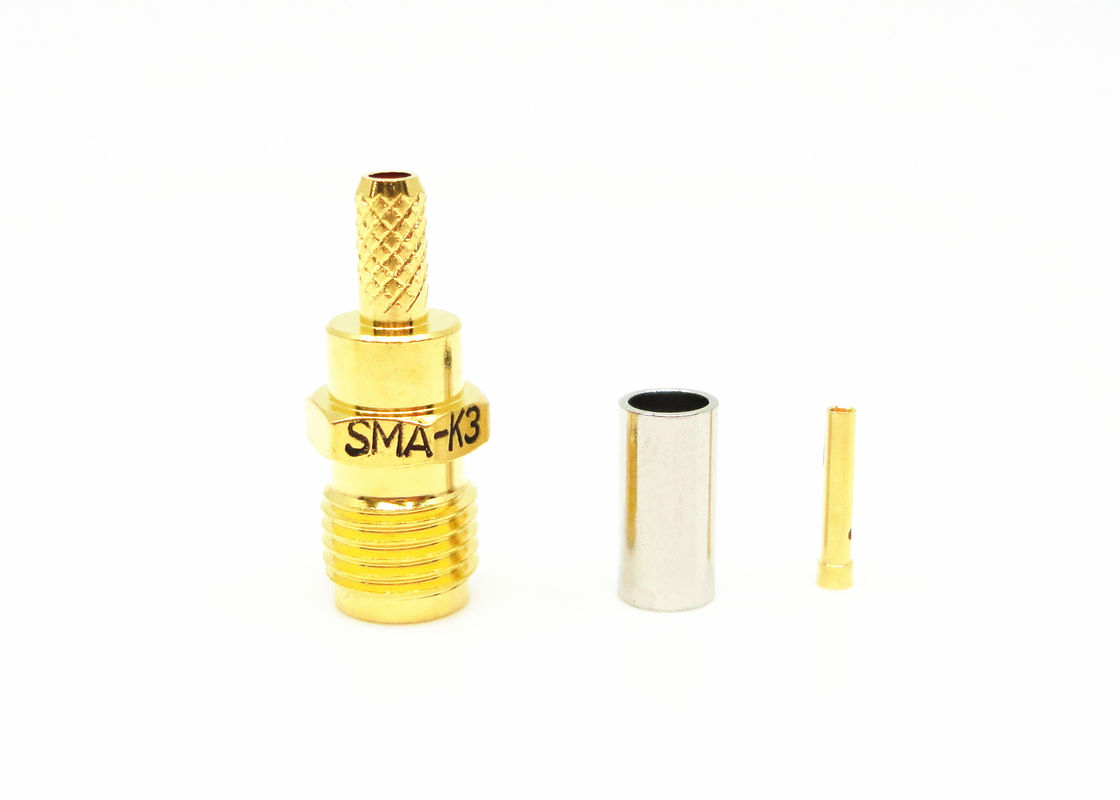

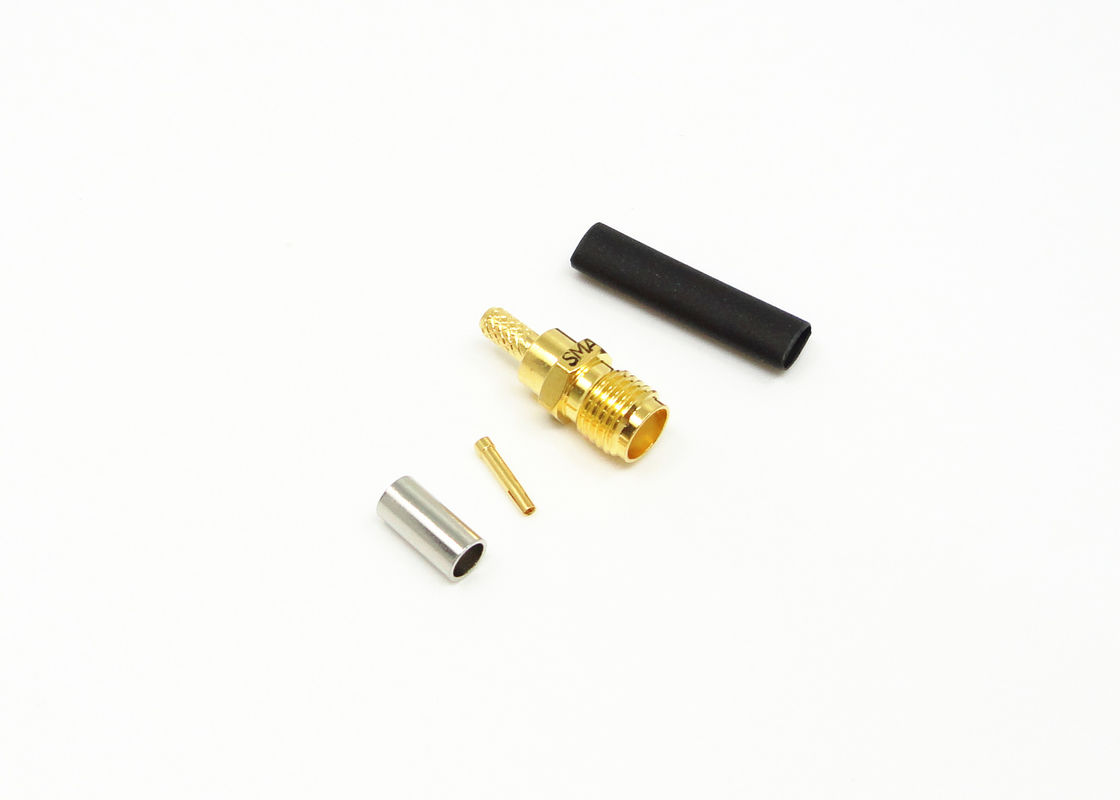

| Sma-K3 | De vrouwelijke schakelaar van SMA voor RG316-kabel | 17 | 5.6 | 8 | RG316 |
| Sma-K4 | De vrouwelijke schakelaar van SMA voor SFF-kabel | 19.9 | 8.5 | 10 | Sff-50-2 |
| Sma-K5G | Roestvrij staal vrouwelijke schakelaar voor SFF-kabel | 22 | 10 | 12 | Sff-50f3-1 |
Verpakkingsdetails:
* Standaard de Uitvoerkarton
* Volgens de eisen van cliënten
NOTA:
Wij hebben meer dan 10.000 types van Schakelaar, als de schakelaar u gebruikt niet, alstublieft wordt gevonden ons met uw details contacteren.
