De Kooischakelaar Vier Havens ISO 9001 ISO 14001 van Ganged Qsfp28 SFP van de koperlegering keurt goed

De koperlegering Ganged Qsfp28 kooit Vier Havens ISO 9001 ISO 14001 goedkeurt

1. Wat is QSFP?

QSFP-de zendontvangers zijn beschikbaar met een verscheidenheid van zender en ontvangerstypes, die gebruikers toestaan om de aangewezen zendontvanger voor elke verbinding te selecteren om het vereiste optische bereik over multi-mode of single-mode vezel te verstrekken. QSFP-de modules zijn algemeen beschikbaar in verscheidene verschillende categorieën:

4 x 1 Gbit/s QSFP

Het oorspronkelijke QSFP-document specificeerde vier kanalen die Gigabit Ethernet, 4GFC (FiberChannel) vervoeren, of Ddr InfiniBand.

4 x 10 Gbit/s QSFP+

QSFP+ is een evolutie van QSFP om vier 10 kanalen die van Gbit te steunen/seconde-10 Gigabit Ethernet, 10GFC FiberChannel, of QDR InfiniBand dragen. De 4 kanalen kunnen ook in één enkele 40 Gigabit Ethernet verbinding worden gecombineerd. Het is gewoonlijk voor de toepassing van Datacentrum, 40G Ethernet, Infiniband, en andere communicatie normen.

4 x 14 Gbit/s QSFP+ (QSFP14)

De QSFP14-norm wordt ontworpen om FDR InfiniBand, sas-3 te dragen. of 16G Fibre Channel

4 x 28 Gbit/s QSFP+ (QSFP28)

De QSFP28-norm wordt ontworpen om 100 Gigabit Ethernet, EDR InfiniBand te dragen. of 32G Fibre Channel. Dit zendontvangertype wordt ook gebruikt met de kabels van de direct-banddoorbraak om één enkele 100GbE-haven aan vier onafhankelijke 25 gigabit ethernet havens (QSFP28-aan-4x-SFP28) aan te passen. Soms wordt dit zendontvangertype ook bedoeld als „QSFP100“ of „100G QSFP“ voor belang van eenvoud.

2. Who wij zijn?

 lever een reeks QSFP28-Kooiassemblage zonder geïntegreerde schakelaars, dat de kooien wijd in de voorzien van een netwerk, telecommunicatie en gegevenscentrumindustrieën worden gebruikt. De volgende generatie van hoge snelheids I/O apparaten, het steunen 40G aan de Toepassing van 100G Ethernet. De de legeringskooien van het Pers Geschikte koper bieden EMI de lente of EMI pakkingsvarianten aan en zijn volledig compatibel met eerdere versies met de bestaande optische modules van QSFP (Zendontvanger) en kabelassemblage.

QSFP28 de zendontvangers worden hoofdzakelijk gebruikt voor 40G aan de Toepassing van 100G Ethernet, het compacte ontwerp, lage machtsconsumptie, en de lage kosten maken tot het de eerste optie in de Toepassing van 100G Ethernet;

 QSFP28 de kooi is Compatibel met volgende Types van QSFP28-Zendontvanger (Optische Module)

• De Zendontvanger van 100GBASE-SR4 QSFP28
• 100GBASE-PSM4QSFP28 zendontvanger
• De Zendontvanger van 100GBASE-LR4 QSFP28
• De Zendontvanger van 100GBASE-CWDM4 QSFP28

Behalve dat boven Types van QSFP28-Zendontvanger;

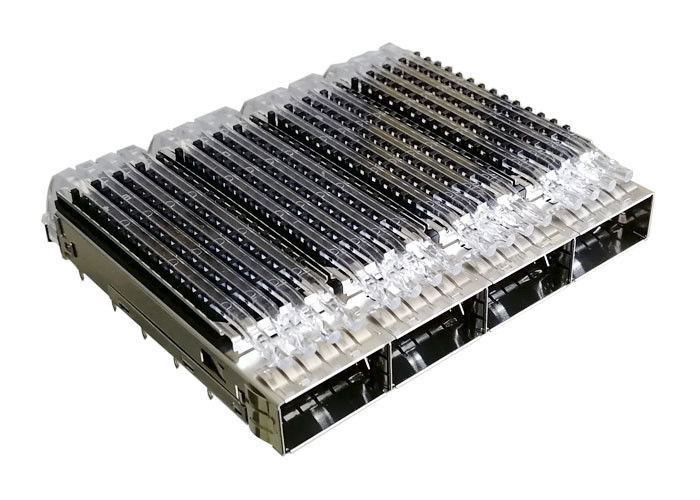

3 QSFP28-Kooi (49001-00N011) Structuur:

• 1 de Kooi X van 4 Havensganged QSFP28, zonder Geïntegreerde SFP-Schakelaar
• QSFP28 kooilengte: 67,9 mm
• QSFP28 kooibreedte: 76,46 mm
• QSFP28 kooihoogte: 15,15 mm (met Heatsink)
• QSFP28 Geschikte de SPELDlengte van de kooipers: 2,05 mm
• Enige Havenbreedte: 18,75 mm
• Enige Havenhoogte: 8,95 mm
• Stampled en Gevormde Metaalkooi, met het gat van de hittedissipatie;
• Met Lichte Pijpen, laat de verbindingsstatus kennen
• Met Heatsink, heatsink is het Materiaal Aluminium, met Zwarte Oxydebehandeling op Oppervlakte
• De perspasvorm zet Type op, kan zonodig worden aangepast
• Kooimateriaal: Koperlegering
• KLEM: Stailnessstaal
• Met EMI de Lusjelente, verstrek betere EMI die aan de vatting beschermen

4. Mechnicaltekening

U kunt de Demensions-Details kennen van het Volgende van Tekening

5. GLGNET-de Aanpassingsdienst

• De te maken steun integreerde QSFP28-Schakelaar met EMI Kooien, isoleerde QSFP28-Schakelaar, of isoleerde QSFP28-Kooien
• De QSFP28-Kooi kan met 1 Structuur van x n Ganged, of 2 x n Gestapelde Structuur zijn
• QSFP28 de kooi kan met het verschillende Gat van de hittedissipatie zijn
• QSFP28 de kooi kan met Lichte pijpen of buiten, Ingebouwd of op Kooibovenkant of knoop zijn
• QSFP28 de kooi kan met Heatsink of buiten, en Heatsink met verschillende Stijl zijn
• QSFP28 de kooi kan met EMI de Vingerlente of elastomeric Pakking zijn
• Verschillend zet Type, Perspasvorm of Soldeerselpost op en de Speldlengte kan worden aangepast

6. Van GLGNET QSFP28 de Kooi (49007-00N011) Toepassingen:

• Gegevens/Mededelingen
• High-end servers
• Voorzien van een netwerk
• Fibre Channel en Gigabit Ethernet
• Voorzien van een netwerkmateriaal
• Router/Schakelaar
• Servers
• Opslag
• Telecommunicaties
• Schakelaars
• Telecommunicatiehardware

Dit is geen definitieve lijst van toepassingen voor dit product. Het vertegenwoordigt enkele gemeenschappelijker gebruik.

7. GLGNET-Voordelen:

• Wij hebben onze Eigen Hardwarevorm en Plastic Vorm
• Heeft 3 Machines ls-WEDM
• Heeft 12 WEDM-Machines en 8 CNC Machines
• Heeft 20 Malende Machines en 12 Elektrolossingsmachines
• Heeft 30 Stempelmachines
• Heeft 55 Plastic Injectiemachines
• Heeft Automatische Assemblageworkshops
• De snelle Reactie, Professionele R&D-Ingenieurs, Positief de Dienstteam, verzekert al efficiënt en goed-georganiseerd proces;
• 20 jaar ervaringen in Verscheidenheidsschakelaars
• 1500 Werknemers
• 58 R&D-Ingenieurs.
• 22000 vierkante metersfabriek
• 20kk havens/maandcapaciteit
• Wij steunen Costom-de Dienst;
• Onze producten zijn volgzaam met RoHS, BEREIK en UL-certificatie
• Bedrijf op lange termijn met HUAWEI, ZTE, FOXCONN, XIAOMI, TCL etc.
• 20KK Prots/Maandcapaciteit
• ISO9001, internationale het beheersysteemcertificatie van ISO14001, van QC080000, van OHSAS18001, en van IECC

8. De Kooivoordelen van GLGNET QSFP28:
