Plaats van herkomst:
China
Certificering:
CE ROHS

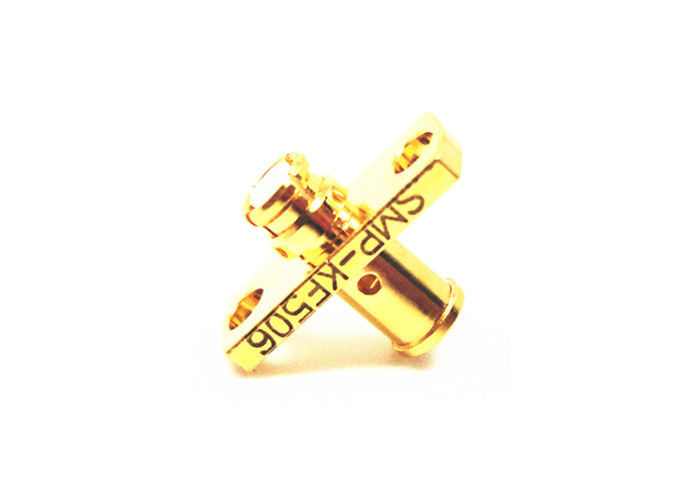

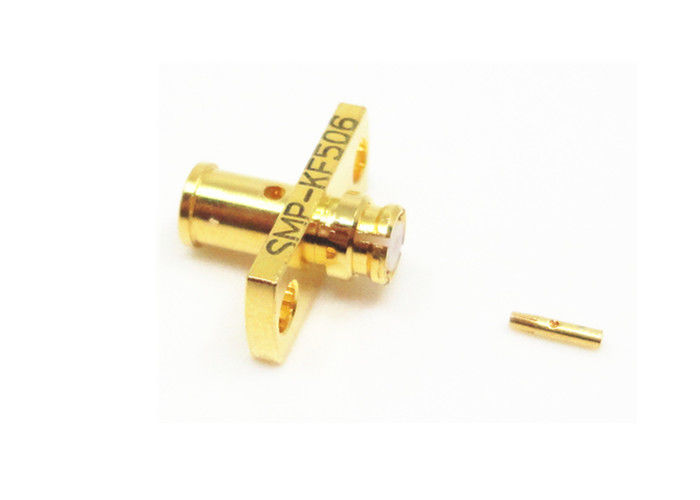

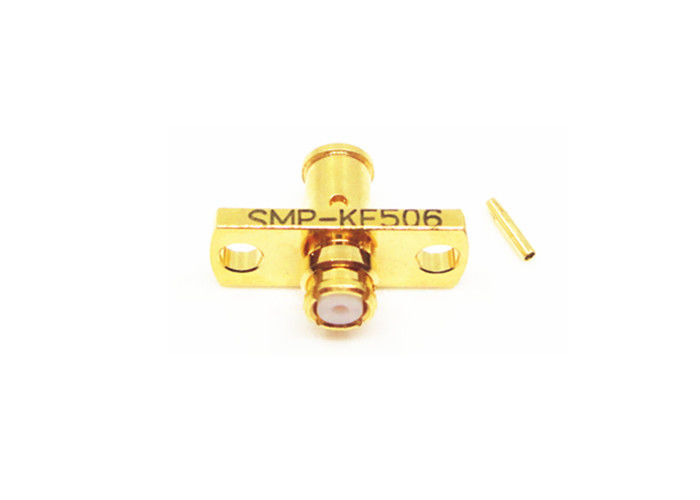

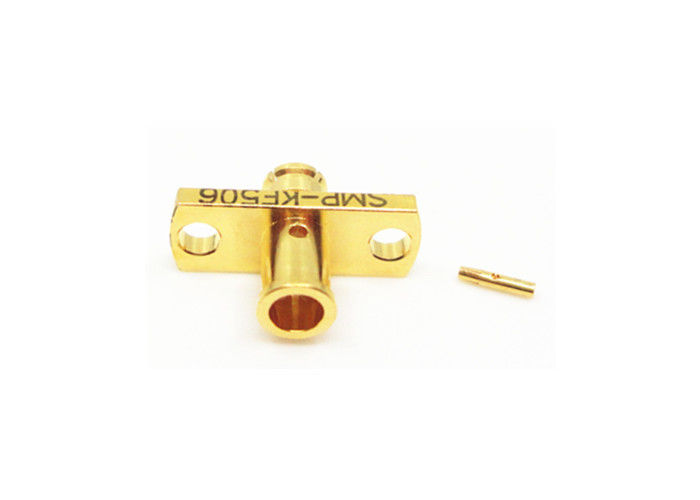

40 GHz Goud zet Geplateerde Vrouwelijke SMP rf Schakelaar 2 Gatenflenzen Volledige Klink op
SMP is een sminiature duw- of onverwachte koppelingsrf coaxiale schakelaar, die de karakters van kleine grootte, lichtgewicht, uitstekende seismische prestaties, en wijd werkende breedband, enz. heeft. Zijn werkende frequentie tot 30GHz, en stop hebben drie interface vorm-volledige klink, droeg de beperkte klink en vlot. PCB zetten op, zet op de kabel en in-series verstrekken de adapters een interconnect oplossing voor raad-aan-raad, blinde partner en rek-en-paneeltoepassingen terwijl het handhaven van pakketdichtheid. Ben van toepassing want situatie met het vereiste van hoge betrouwbaarheids modulaire intensief installeer.
Specificatie
| Elektrokenmerken | ||
| Impedantie | 50Ω | |
| Frequentiegebied | DC~40GHz | |
| Nominale spanning | 170VRMS* | |
| Isolatieweerstand | ≥2000MΩ | |
| Diëlektrica voltage-Weerstand | 500VRMS* | |
| Centrumweerstand | Buitenleider | Normal≤2.5mΩ, Sealing≤4mΩ |
| Centrumleider | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Materiële & Mechanische Kenmerken | ||
| Centrumleider | Mannetje | Sn-p Brons, geplateerd goud |
| Wijfje | Berylliumbrons, geplateerd goud | |
| Elastisch Contact | Berylliumbrons | Geplateerd goud |
| Shell en andere Metaaldelen | Messingsroestvrij staal | Goud geplateerde Passivering |
| Isolatie | Glas sintering/PTFE/PEI | |
| Het hermetische Tarief van de Productlekkage | 1.01325×10-3Pa·cm3/s | |
Eigenschappen en Voordelen
| Geplateerd goud |
| Sub-miniature |
| Gelijkstroom aan 40 GHz |
| Compacte grootte |
| Duw-op of onverwachte koppeling |
| De volledige klink, Beperkte klink en Vlot droeg |
| PCB & de kabel zetten schakelaar op |
| Mannetje en Wijfje, rechtstreeks en Rechte hoekkeus |
| De kabel zet versies voor zowel flexibele als semi-rigid kabelmaterialen op |
| Het normale type en hermetisch, Flens zet & draad-in Onderstelkeus op |
Toepassingen
- Militair
- Antennes
- Breedband
- Ruimtevaart
- Instrumentatie
- Telecommunicaties
- Gefaseerd - serieantennes
- De raad-aan-raad verbindt onderling
Gedetailleerde Tekening
