Plaats van herkomst:
China
Certificering:
CE ROHS

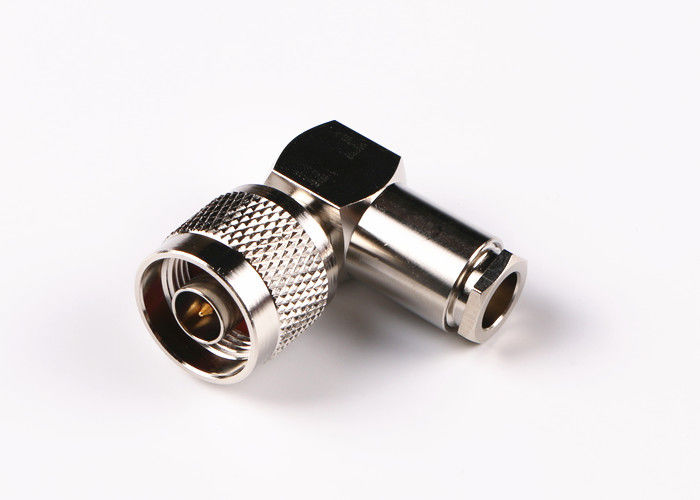

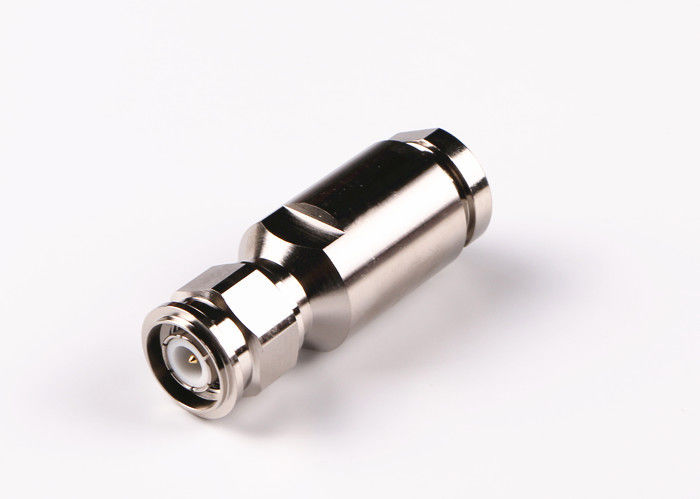

De rechte Schakelaar van de Rechte hoektnc Mannelijke Vrouwelijke Stop aan Vrouwelijke de Contactdoosrf Coaxiale Schakelaar van SMA
TNC-het reeksproduct wordt ontworpen aangezien een ingepaste versie van BNC-connector, de schroefdraden van de schakelaarseigenschappen van TNC rf voor mating.TNC-schakelaars miniatuur is, ingepaste waterdichte eenheden met een constante 50ohm-impedantie, die van gelijkstroom-11ghZ werken, zijn er twee types van TNC-schakelaars: de standaard en omgekeerde de lage kostenschakelaar van polarity.these gebruikt gegoten en typisch gevormde matrijs componenten. Terwijl de prestaties niet aan de industriële of militaire rangproducten gelijk zullen zijn, zijn deze schakelaars ideaal voor gebruik op een verscheidenheid van commerciële toepassingen
Specificatie
|
Elektrokenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiegebied
|
DC~4GHz
|
|||
|
Nominale spanning
|
2500VRMS (Maximumzeeniveau)
|
|||
|
Diëlektrica voltage-Weerstand
|
750VRMS (Maximumzeeniveau)
|
|||
|
Isolatieweerstand
|
≥2000MΩ
|
|||
|
Contactweerstand
|
Buitenleider
|
≤6mΩ
|
||
|
Centrumleider
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mechanische Specificatie
| Ontwerpnorm | CEI 60169-17 |
| Volgzame RoHS | Ja |
| De Beëindiging van het centrumcontact | Golfplaat |
| Buitencontactbeëindiging | Golfplaat |
| Het koppelen Cycli | 500Cycles |
| Contactbehoud | 10N min |
| Kabelbehoud | 100N min |
| Het koppelen Kracht | 13.6N maximum |
| Het ontkoppelen van Kracht | 13.6N maximum |
Gedetailleerde Tekening
Toepassing:
* Basisstation
* Netwerk
* Radar
* Antennes
* Telecommunicatie
* Computers
* De modems van de hoge snelheidskabel
* Telecommunicaties
* Cellulaire mobiele telefoons
* Instrumentatie
Product Cataloge:
| Rf-Adapter |
| SMA/SSMA rf-Schakelaar |
| SMP/SSMP rf-Schakelaar |
| De Schakelaar van TNC rf |
| N Type rf Schakelaar |
| MCX/MMCX rf-Schakelaar |
| De Golfschakelaars van BNC rf ConnectorMillimeter (2.4mm, 2.92mm) |
| Rf-Kabelassemblage |
| Golfgeleider aan Coaxiale Adapter |
| Glas-aan-metaal Hermetische Verbindingen |
| J30J reeksschakelaar |
| Microgolf Roterende Verbindingen |
NOTA:
Wij hebben meer dan 10.000 types van TNC-schakelaar, als de schakelaar u gebruikt niet, alstublieft wordt gevonden ons met uw details contacteren.
