Plaats van herkomst:
China
Certificering:
CE ROHS

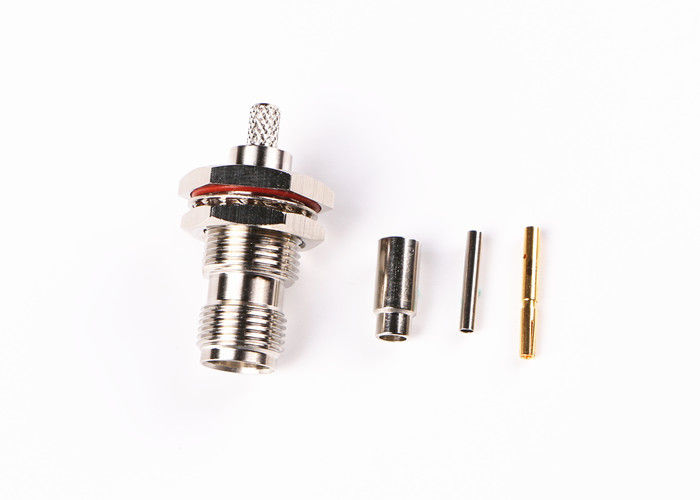

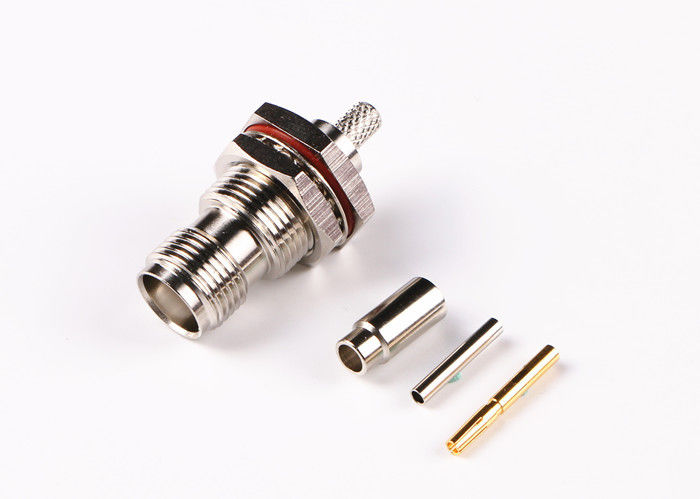

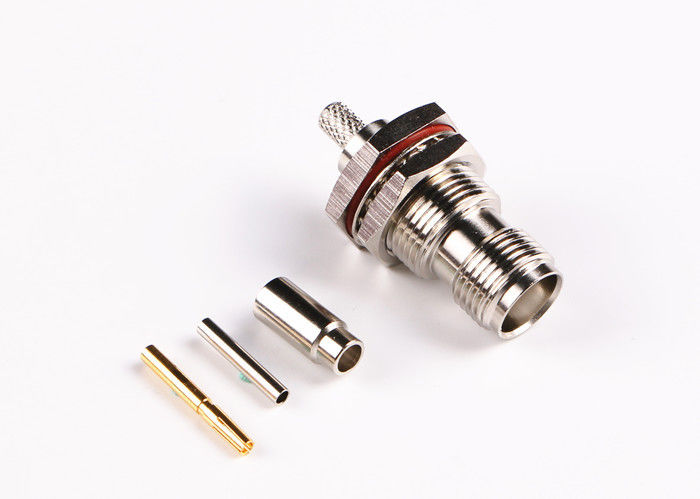

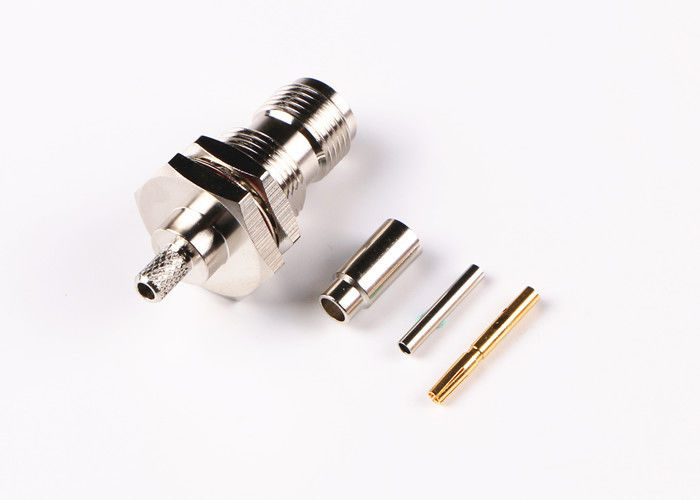

Hoog - Rechte rf Coaxiale Schakelaar van de kwaliteits de Vernikkelde TNC Mannelijke Stop
Eigenschappen:
1, TNC-reeksrf Elektronische schakelaar wordt ontworpen als ingepaste versie van BNC-connector.
2, de schakelaars van TNC rf kenmerken schroefdraden voor het koppelen. De schakelaars van rf TNC zijn miniatuur, ingepaste waterdichte eenheden met een constante 50ohm-impedantie, die fromDC-11ghz in werking stellen
3, zijn Er twee types van TNC-schakelaars: standaard en omgekeerde polariteit
4, Deze schakelaar van de de leveranciersfabriek rf van lage kostenchina gebruiken gegoten en typisch gevormde matrijs componenten.
5, terwijl de prestaties niet aan de industriële of militaire rangproducten gelijk zullen zijn, deze rf-golfplaatschakelaars zijn ideaal voor gebruik op een verscheidenheid van commerciële toepassingen
6, de TNC-reeksproducten zijn een soort whorl het toetreden, heeft het het werkbreedte vaak, aansluit zich bij betrouwbaar.
Toepassing:
* Instrumentatie
* Basisstation
* Netwerk
* Radar
* Antennes
* Telecommunicatie
* Computers
* Telecommunicaties
* Cellulaire mobiele telefoons
TNC-het reeksproduct wordt ontworpen aangezien een ingepaste versie van BNC-connector, de schroefdraden van de schakelaarseigenschappen van TNC rf voor mating.TNC-schakelaars miniatuur is, ingepaste waterdichte eenheden met een constante 50ohm-impedantie, die van gelijkstroom-11ghZ werken, zijn er twee types van TNC-schakelaars: de standaard en omgekeerde de lage kostenschakelaar van polarity.these gebruikt gegoten en typisch gevormde matrijs componenten. Terwijl de prestaties niet aan de industriële of militaire rangproducten gelijk zullen zijn, zijn deze schakelaars ideaal voor gebruik op een verscheidenheid van commerciële toepassingen. Wijd gebruikt voor antenneverbindingen, heeft TNC vele toepassingen in luchtvaartelectronica, defensie, mededelingen en algemene industriële markten. De omgekeerde polariteit en 75 ohm TNC zijn ook beschikbaar.
Specificatie
|
Elektrokenmerken
|
||||
|
Impedantie
|
50Ω
|
|||
|
Frequentiegebied
|
DC~4GHz
|
|||
|
Nominale spanning
|
2500VRMS (Maximumzeeniveau)
|
|||
|
Diëlektrica voltage-Weerstand
|
750VRMS (Maximumzeeniveau)
|
|||
|
Isolatieweerstand
|
≥2000MΩ
|
|||
|
Contactweerstand
|
Buitenleider
|
≤6mΩ
|
||
|
Centrumleider
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mechanische Specificatie
| Ontwerpnorm | CEI 60169-17 |
| Volgzame RoHS | Ja |
| De Beëindiging van het centrumcontact | Golfplaat |
| Buitencontactbeëindiging | Golfplaat |
| Het koppelen Cycli | 500Cycles |
| Contactbehoud | 10N min |
| Kabelbehoud | 100N min |
| Het ontkoppelen van Kracht | 13.6N maximum |
| Het koppelen Kracht | 13.6N maximum |
Milieuspecificatie:
| Werkende Temperatuur | -30 tot +70 Gr.C. |
| IP (Gekoppelde) Classificatie | IP64 |
Gedetailleerde Tekening
NOTA:
Wij hebben meer dan 10.000 types van interconnect producten ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, Sc, SMP, SSMP ect.),), als de schakelaar u gebruikt niet wordt gevonden, gelieve ons met uw details te contacteren.
