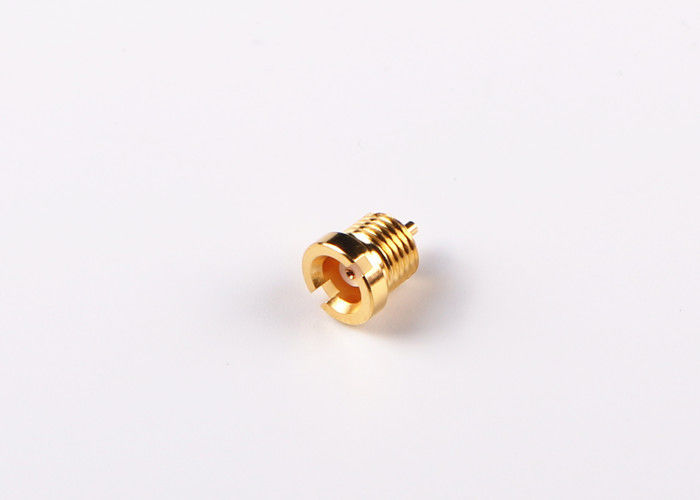

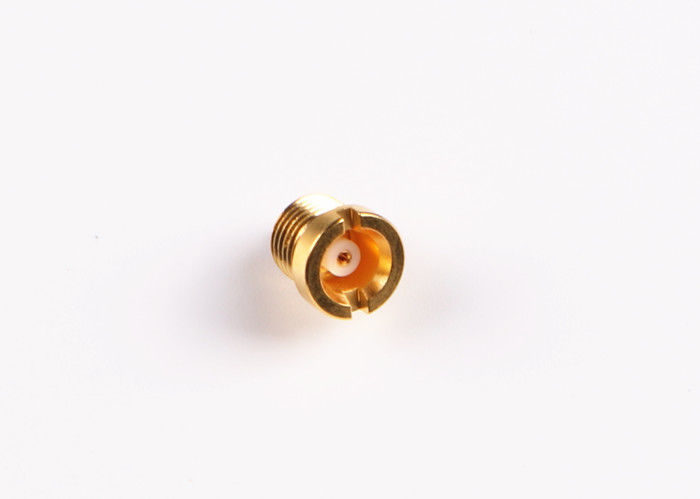

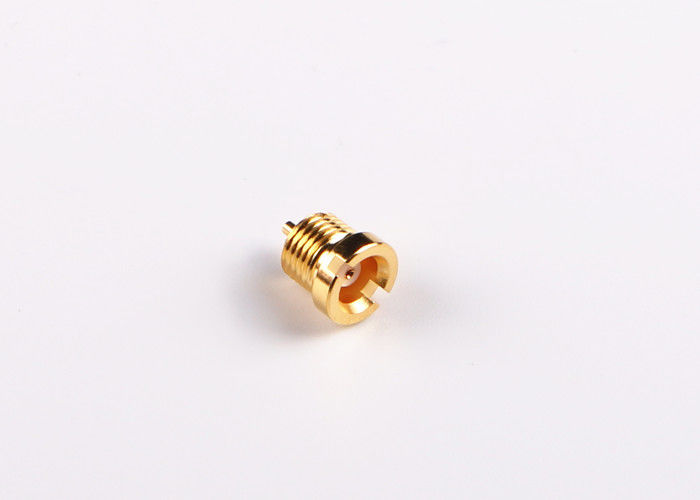

Hoogtekwaliteit MCX Mannelijke Golfplaat rechtstreeks voor de Schakelaar van RG316 RG179 RG174 rf
Type MCX rf-Schakelaar is een soort miniatuurschakelaars met snap-on Koppeling. De kenmerkende impedantie heeft twee types: 50 en 70. Het kenmerk van schakelaars is in klein volume, lichtgewicht, beknopte makkelijk te gebruiken structuur. Zij worden wijd gebruikt in het Globale positiesysteem, het Digitale personal computer netto werk, allerlei radioinstrument, klein elektronisch materiaal en WLAN-systeem.
MCX is de coaxiale schakelaar van rf van toepassing is op het materiaal wat het vereiste van gewicht en volume hebben, kan de verrichtingsfrequentie 66GHz bereiken, is het gebruiks insteekontwerp, de interfacegrootte gelijkaardig met SMB, maar het volume is ongeveer kleinere 30%, is het contact betrouwbaarder, verbindt is sneller, wat aan het vereiste van digitale mededeling kan intensief voldoen en verkleind.
De toepassingen van de MCX schakelaars zijn die waar de grootte, het gewicht, de prestaties en het gemak van assemblage de drijfoverwegingen aan het definitieve ontwerpbesluit zijn. Typisch, omvatten deze GPS, draadloze communicaties (WLAN en mobiel) en automobiel.
Specificatie:
| Elektrokenmerken | ||
| Impedantie | 50 ohm | |
| Frequentiegebied | DC~6GHz | |
| Nominale spanning | 250 VRMS (Maximumzeeniveau) | |
| Diëlektrica voltage-Weerstand | 750 VRMS (Maximumzeeniveau) | |
| Isolatieweerstand | >=2000MOhm | |
| Contactweerstand | Buitenleider | <> |
| Centrumleider | <> | |
| VSMR | <> | |
| Materiële & Mechanische Kenmerken | |||
| Centrumleider | Mannetje/Stop | Messing | Geplateerd goud |
| Wijfje/Contactdoos | Brons Sn-p | Geplateerd goud | |
| Veerkrachtcontact | Berylliumbrons | Vernikkeld | |
| Shell/Huisvesting | Messing, roestvrij staal | Vernikkeld | |
| Isolatie | PTFE | ||
| Verzegelende Ring | Siliconerubber | ||
| Duurzaamheid | 500 cycli | ||
| Volgzame RoHS | Ja |
| De Beëindiging van het centrumcontact | Golfplaat |
| Buitencontactbeëindiging | Golfplaat |
| Het koppelen Cycli | 500Cycles |
| Contactbehoud | 10N min |
| Kabelbehoud | 100N min |
| Het koppelen Kracht | 13.6N maximum |
| Het ontkoppelen van Kracht | 13.6N maximum |
Milieuspecificatie:
| Werkende Temperatuur | -30 tot +70 Gr.C. |
| IP (Gekoppelde) Classificatie | IP64 |
Eigenschappen:
1, Breedbandprestaties met lage bezinning gelijkstroom tp 6 GHz
2, verbinden/maken snel het snap-on koppelen los verminderen installatietijd
3, passen een brede waaier van de miniatuur flexibele semi-rigid coaxiale kabels van RG aan
4, MCX schakelaars zijn beschikbaar in rechte of rechte hoekversies, evenals, waterdicht schot, 2 gatenpaneel, 4 gatenpaneel of mountless opties.
Toepassing:
NOTA:
Wij hebben meer dan 10.000 types van interconnect producten ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, Sc, SMP, SSMP ect.),), als de schakelaar u gebruikt niet wordt gevonden, gelieve ons met uw details te contacteren.
